دستگاه CNC چیست؟
دستگاه CNC یکی از مهمترین ماشینآلات صنعتی است که برای برش، حکاکی، سوراخکاری و ماشینکاری انواع متریال مانند چوب، فلز، پلاستیک، MDF و آلومینیوم به کار میرود. این دستگاهها با استفاده از کنترل کامپیوتری، عملیات برش و حرکت ابزار را با دقت بسیار بالا انجام میدهند.
امروزه از دستگاههای CNC در صنایع مختلف از جمله صنایع چوب، فلز، قالبسازی، تبلیغات، ساخت قطعات صنعتی و حتی تولید محصولات هنری استفاده میشود.
CNC مخفف چیست؟
عبارت CNC مخفف عبارت انگلیسی Computer Numerical Control است که به فارسی کنترل عددی کامپیوتری ترجمه میشود.
در این فناوری، مسیر حرکت ابزار و نحوه انجام عملیات توسط یک کامپیوتر کنترل میشود. دستگاه بر اساس برنامهای که از قبل برای آن تعریف شده است، تمام حرکات را به صورت خودکار اجرا میکند.
تفاوت دستگاه CNC با روش سنتی
در گذشته بیشتر عملیات برش، سوراخکاری و حکاکی توسط اپراتور و به صورت دستی انجام میشد. در این روش دقت کار تا حد زیادی به مهارت فرد بستگی داشت.
اما در دستگاه CNC، پس از طراحی قطعه و ارسال برنامه به دستگاه، تمام مراحل به صورت خودکار انجام میشود. همین موضوع باعث افزایش دقت، سرعت و کیفیت تولید شده است.
مزایای دستگاه CNC
استفاده از دستگاه CNC مزایای زیادی دارد که مهمترین آنها عبارتاند از:
دقت بسیار بالا در برش و حکاکی
امکان تولید قطعات پیچیده
کاهش خطای انسانی
افزایش سرعت تولید
قابلیت تکرار دقیق یک قطعه در تعداد بالا
کاهش ضایعات مواد اولیه
کاربردهای دستگاه CNC
از دستگاه CNC در صنایع مختلف استفاده میشود، از جمله:
ساخت کابینت و مصنوعات چوبی
تولید تابلوهای تبلیغاتی
قالبسازی
ساخت قطعات صنعتی
حکاکی روی چوب، فلز و پلاستیک
تولید قطعات دستگاههای صنعتی

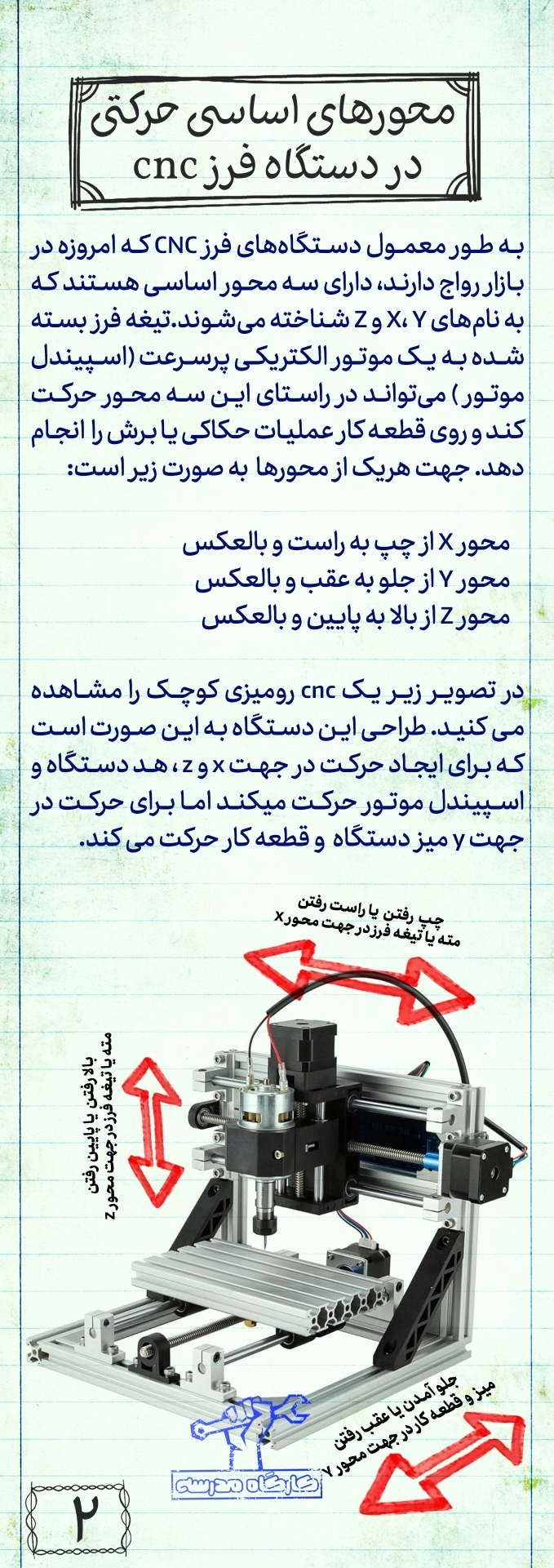

محورهای اصلی دستگاه CNC
تقریباً تمام دستگاههای فرز CNC دارای سه محور اصلی هستند که با نامهای X، Y و Z شناخته میشوند. این سه محور وظیفه جابهجایی ابزار یا قطعه کار را بر عهده دارند و باعث میشوند عملیات برش، حکاکی و ماشینکاری با دقت بالا انجام شود.
هر محور در یک جهت مشخص حرکت میکند و با هماهنگی سایر محورها، امکان ساخت قطعات پیچیده را فراهم میسازد.
محور X در دستگاه CNC
محور X حرکت افقی دستگاه را کنترل میکند.
در بیشتر دستگاههای CNC، حرکت محور X به صورت چپ و راست است.
محور Y در دستگاه CNC
محور Y مسئول حرکت جلو و عقب است.
در بعضی دستگاهها میز کار حرکت میکند و در بعضی دیگر خود مجموعه اسپیندل جابهجا میشود، اما در هر دو حالت عملکرد محور Y یکسان است.
محور Z در دستگاه CNC
محور Z حرکت بالا و پایین را کنترل میکند.
این محور باعث نزدیک شدن یا دور شدن ابزار برش از قطعه کار میشود و عمق برش را تعیین میکند.
نحوه حرکت محورها در دستگاه CNC رومیزی
در بسیاری از دستگاههای CNC رومیزی:
محور X حرکت چپ و راست اسپیندل را انجام میدهد.
محور Z اسپیندل را به سمت بالا و پایین جابهجا میکند.
محور Y معمولاً با حرکت میز دستگاه، قطعه کار را به جلو و عقب منتقل میکند.
البته بسته به نوع طراحی دستگاه، ممکن است نحوه حرکت اجزا متفاوت باشد، اما مفهوم محورها در همه دستگاههای CNC یکسان است.
چرا شناخت محورهای X، Y و Z اهمیت دارد؟
اگر قصد ساخت یا راهاندازی دستگاه CNC را دارید، آشنایی با محورهای حرکتی اولین قدم است. انتخاب صحیح قطعاتی مانند لید اسکرو، شفت راهنما، بلبرینگ خطی و استپر موتور نیز بر اساس همین محورها انجام میشود.

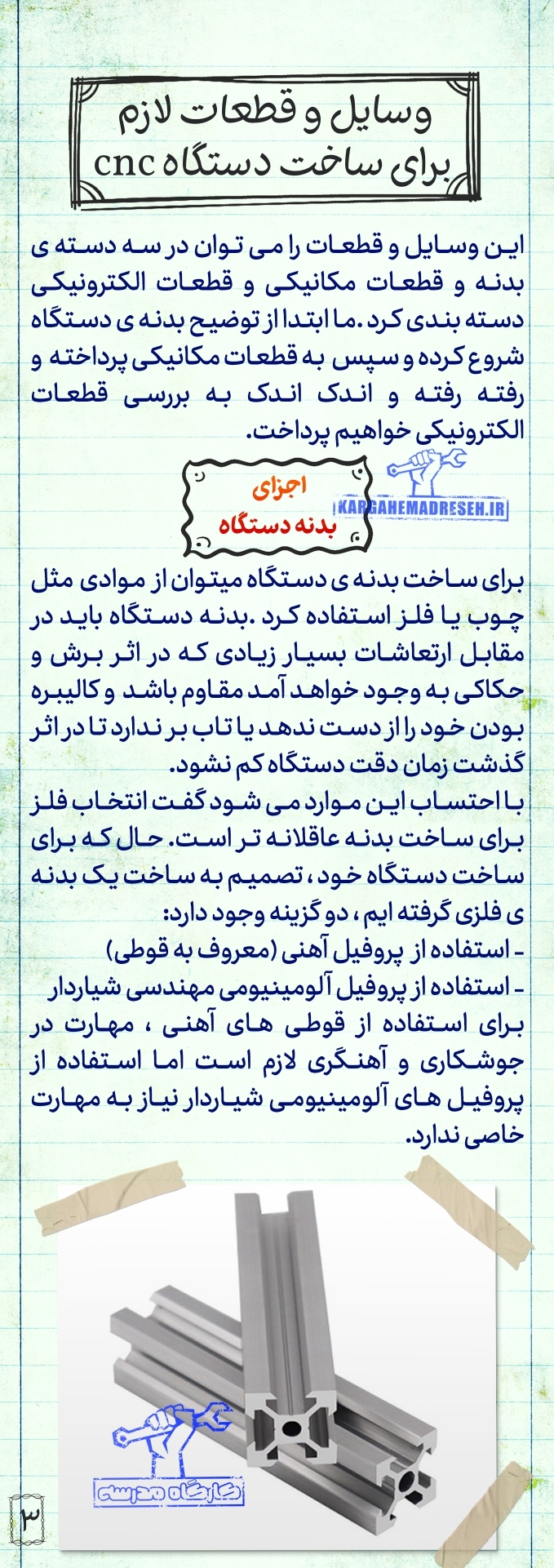

قطعات مورد نیاز برای ساخت دستگاه CNC
برای ساخت یک دستگاه CNC، قطعات مورد نیاز را میتوان به سه بخش اصلی تقسیم کرد:
بدنه دستگاه
قطعات مکانیکی
قطعات الکترونیکی
هر یک از این بخشها نقش مهمی در عملکرد نهایی دستگاه دارند و انتخاب صحیح آنها روی دقت، استحکام و کیفیت ماشینکاری تأثیر مستقیم میگذارد.
بدنه دستگاه CNC
بدنه، اسکلت اصلی دستگاه CNC است و تمام قطعات روی آن نصب میشوند. به همین دلیل باید از استحکام کافی برخوردار باشد تا هنگام برش و حکاکی، در برابر لرزش و نیروهای ایجادشده مقاومت کند.
اگر بدنه استحکام کافی نداشته باشد، لرزش دستگاه باعث کاهش کیفیت برش، افت دقت و حتی تغییر کالیبراسیون دستگاه در طول زمان خواهد شد.
برای ساخت بدنه CNC از چه موادی استفاده میشود؟
به طور کلی بدنه دستگاه CNC را میتوان از مواد مختلفی ساخت، از جمله:
چوب
فولاد
آلومینیوم
هرکدام از این مواد مزایا و معایب خاص خود را دارند، اما در دستگاههای CNC رومیزی معمولاً از سازههای فلزی یا پروفیلهای آلومینیومی استفاده میشود.
دو روش متداول ساخت بدنه دستگاه CNC
۱. استفاده از پروفیل آهنی (قوطی فلزی)
در این روش از قوطیهای آهنی برای ساخت شاسی دستگاه استفاده میشود. این روش استحکام بالایی دارد اما معمولاً نیازمند برشکاری، جوشکاری و ابزارهای مناسب است.
۲. استفاده از پروفیل آلومینیومی شیاردار
امروزه بسیاری از دستگاههای CNC رومیزی با استفاده از پروفیلهای آلومینیومی شیاردار ساخته میشوند.

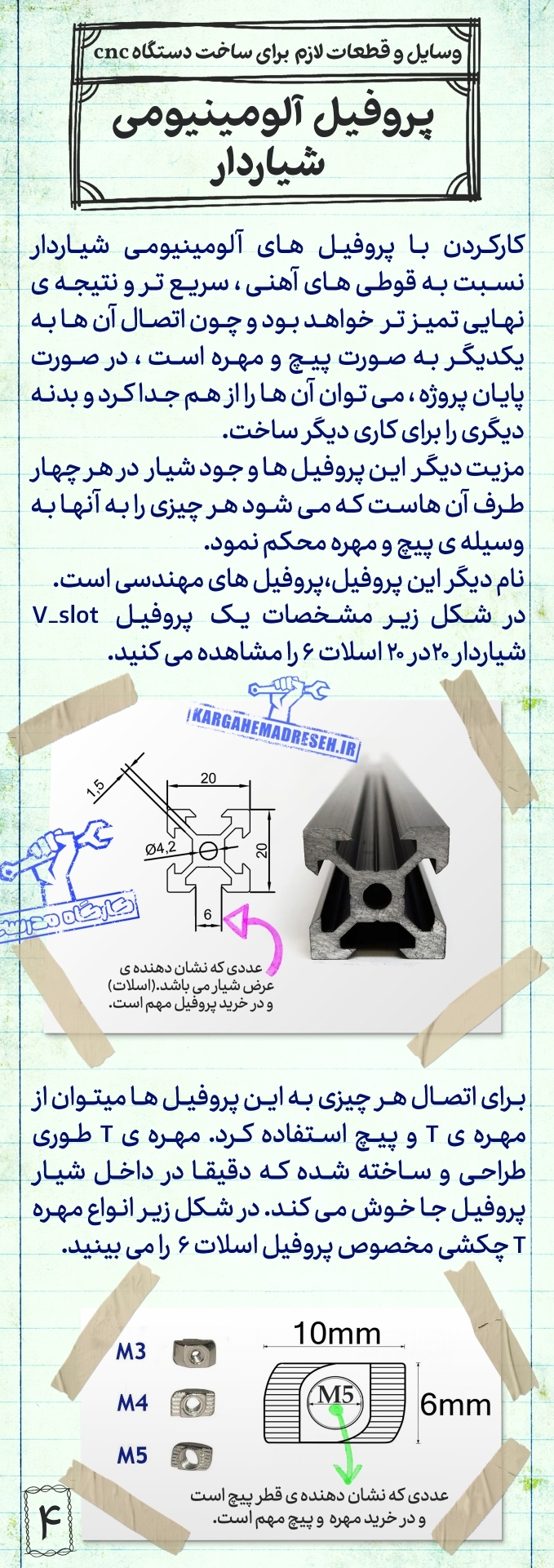

پروفیل آلومینیومی شیاردار چیست؟
پروفیل آلومینیومی شیاردار یکی از پرکاربردترین قطعات در ساخت دستگاههای CNC، پرینترهای سهبعدی و بسیاری از ماشینآلات صنعتی است. این پروفیلها به دلیل وزن کم، استحکام مناسب و مونتاژ آسان، جایگزین بسیار خوبی برای سازههای فلزی جوشکاریشده هستند.
مزایای پروفیل آلومینیومی شیاردار
مونتاژ سریع و آسان
عدم نیاز به جوشکاری
وزن کم
ظاهر زیبا و حرفهای
امکان تغییر ابعاد و توسعه دستگاه
مقاومت مناسب در برابر خوردگی
قابلیت استفاده مجدد در پروژههای دیگر
به همین دلیل، این پروفیلها در بین سازندگان دستگاههای CNC و پرینتر سهبعدی بسیار محبوب هستند.
این پروفیل دارای شیارهایی با ابعاد استاندارد است که امکان نصب انواع مهرههای T، پیچها و سایر اتصالات را فراهم میکند.
در بازار، این پروفیلها در ابعاد مختلفی مانند ۲۰×۲۰، ۲۰×۴۰، ۴۰×۴۰ و ۴۰×۸۰ میلیمتر عرضه میشوند و انتخاب آنها به ابعاد و استحکام موردنیاز پروژه بستگی دارد.
شیار پروفیل چه اهمیتی دارد؟
در مشخصات پروفیلهای شیاردار معمولاً عددی مانند اسلات ۶ (Slot 6) یا اسلات ۸ (Slot 8) دیده میشود.
این عدد نشاندهنده عرض شیار پروفیل است و هنگام انتخاب مهره T، پیچ و سایر اتصالات باید به آن توجه کنید؛ زیرا هر مهره T فقط با شیارهای متناسب با خود سازگار است.
مهره T چیست؟
برای اتصال قطعات مختلف به پروفیل آلومینیومی شیاردار، از مهره T استفاده میشود. این مهره به گونهای طراحی شده که داخل شیار پروفیل قرار گرفته و پس از سفت شدن پیچ، اتصال محکمی ایجاد میکند.
مهرههای T در اندازههای مختلف مانند M3، M4، M5 و M6 تولید میشوند و باید متناسب با نوع پروفیل و قطر پیچ انتخاب شوند.
هنگام خرید پروفیل آلومینیومی به چه نکاتی توجه کنیم؟
قبل از خرید، بهتر است موارد زیر را بررسی کنید:
ابعاد پروفیل (مانند ۲۰×۲۰ یا ۲۰×۴۰)
نوع شیار (Slot 6 یا Slot 8)
کیفیت آلیاژ آلومینیوم
دقت ساخت و صافی سطح
سازگاری با مهرههای T و اتصالات موردنیاز

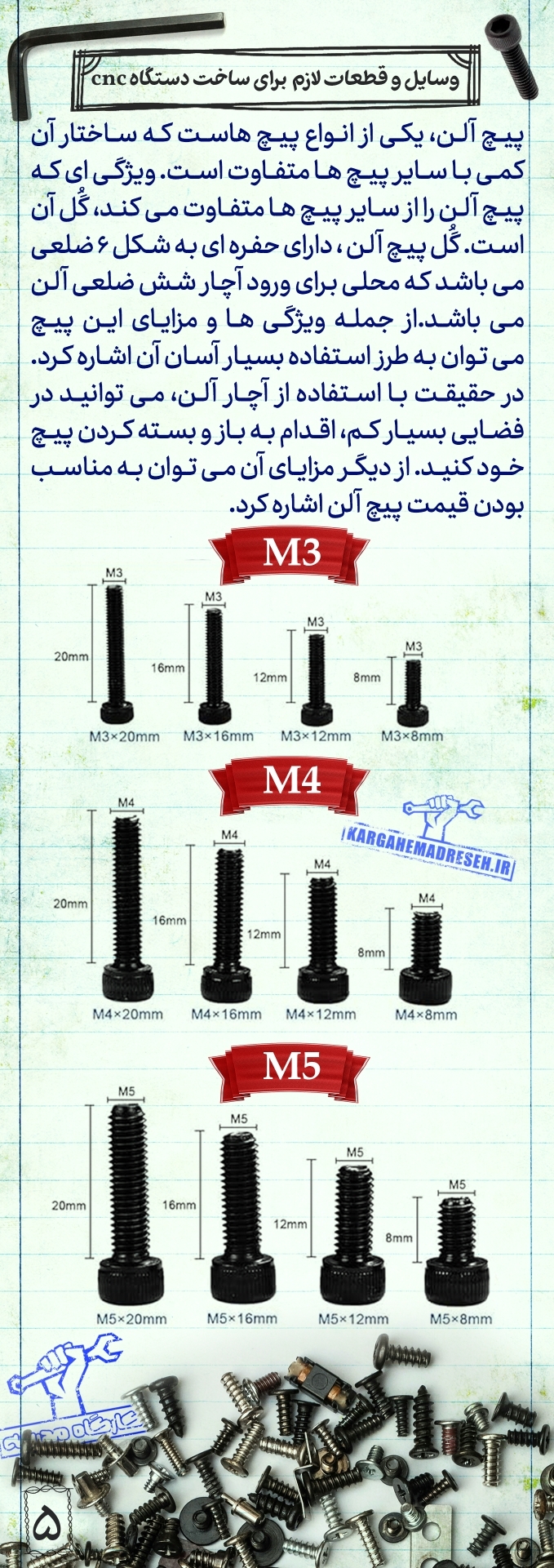

پیچ آلن چیست؟
پیچ آلن یکی از پرکاربردترین انواع پیچ در صنعت، ماشینسازی و ساخت دستگاههای CNC است. تفاوت اصلی این پیچ با پیچهای معمولی، وجود یک حفره ششضلعی در قسمت سر پیچ است که توسط آچار آلن باز و بسته میشود.
به دلیل طراحی خاص سر پیچ، امکان اعمال نیروی بیشتری نسبت به پیچهای دوسو یا چهارسو وجود دارد و احتمال آسیب دیدن سر پیچ نیز کمتر است.
چرا در دستگاه CNC از پیچ آلن استفاده میشود؟
تقریباً تمام قطعات دستگاه CNC به وسیله پیچ آلن به یکدیگر متصل میشوند. این پیچها فضای کمی اشغال میکنند و در قسمتهایی که دسترسی محدود است نیز به راحتی قابل استفاده هستند.
از مهمترین مزایای پیچ آلن میتوان به موارد زیر اشاره کرد:
استحکام بالا
باز و بسته شدن آسان
مناسب برای فضاهای محدود
ظاهر منظم و حرفهای
مقاومت مناسب در برابر لرزش
قیمت مناسب و دسترسی آسان
پیچ آلن M3، M4 و M5 چه تفاوتی دارند؟
در نامگذاری پیچهای آلن، حرف M نشاندهنده قطر رزوه پیچ بر حسب میلیمتر است.
به عنوان مثال:
M3 یعنی قطر رزوه ۳ میلیمتر
M4 یعنی قطر رزوه ۴ میلیمتر
M5 یعنی قطر رزوه ۵ میلیمتر
هر کدام از این پیچها در طولهای مختلفی مانند ۸، ۱۲، ۱۶ و ۲۰ میلیمتر تولید میشوند و باید با توجه به ضخامت قطعات انتخاب شوند.
چگونه طول مناسب پیچ آلن را انتخاب کنیم؟
برای انتخاب طول مناسب پیچ باید ضخامت قطعاتی که قرار است به هم متصل شوند و همچنین ارتفاع مهره یا مهره T را در نظر بگیرید.
اگر پیچ بیش از حد کوتاه باشد، اتصال استحکام کافی نخواهد داشت و اگر بیش از حد بلند باشد، ممکن است با سایر قطعات دستگاه برخورد کند.
پیچ آلن چه جنسی دارد؟
پیچهای آلن معمولاً از فولاد ساخته میشوند و در مدلهای مختلفی مانند:
فولاد آبکاری شده
فولاد خشکه
استیل ضدزنگ
به بازار عرضه میشوند. در ساخت دستگاه CNC معمولاً از پیچهای فولادی با استحکام بالا استفاده میشود.
کاربرد پیچ آلن در ساخت دستگاه CNC
از پیچ آلن برای نصب قطعات مختلف استفاده میشود، از جمله:
اتصال پروفیلهای آلومینیومی
نصب استپرموتور
بستن بلبرینگها
نصب ساپورت شفت
اتصال کوپلینگ
مونتاژ صفحات آلومینیومی
نصب قطعات الکترونیکی

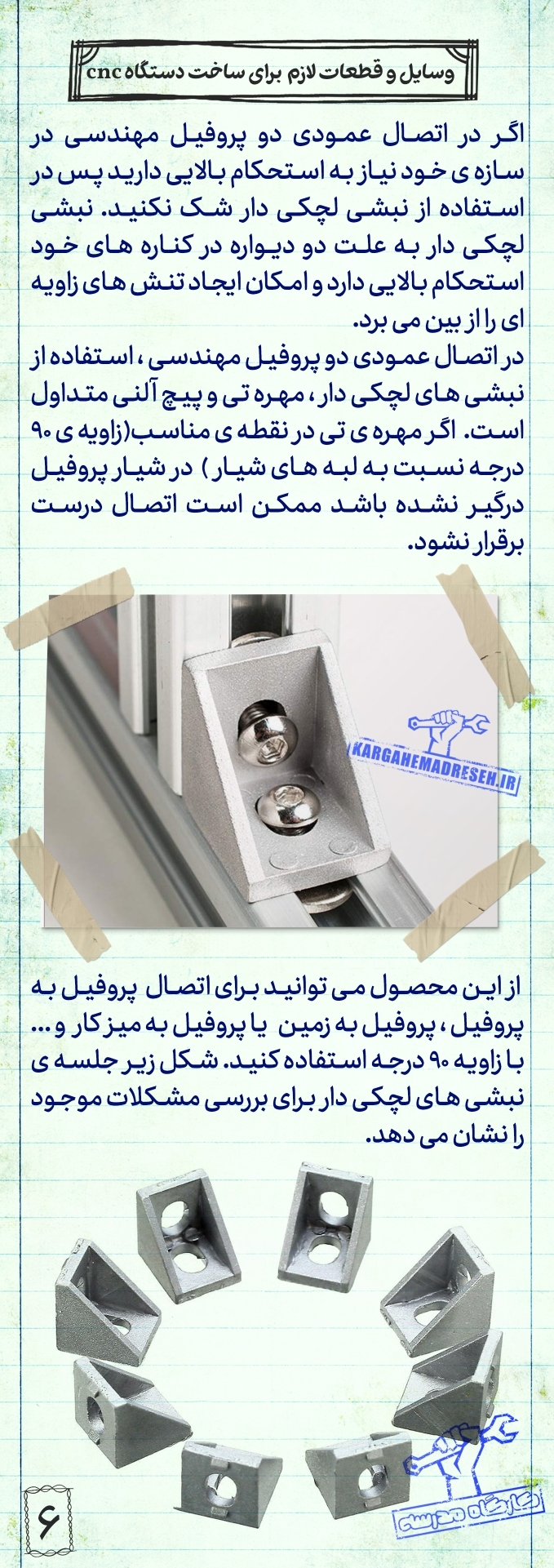

نبشی لچکیدار
اگر در اتصال عمودی دو پروفیل مهندسی، سازهی شما به استحکام بیشتری نیاز دارد، استفاده از نبشی لچکیدار انتخاب مناسبی است. وجود لچکی در این نوع نبشی باعث افزایش مقاومت اتصال شده و با توزیع بهتر نیروها، از ایجاد تنش در محل اتصال جلوگیری میکند.
در اتصال دو پروفیل مهندسی، معمولاً از نبشی لچکیدار، مهره T و پیچ آلن استفاده میشود. هنگام مونتاژ باید دقت کنید که مهره T بهطور کامل در شیار پروفیل قرار گرفته و در زاویه مناسب (۹۰ درجه نسبت به لبههای شیار) بچرخد و درگیر شود؛ در غیر این صورت، اتصال استحکام کافی نخواهد داشت.
از نبشی لچکیدار میتوان برای اتصال پروفیل به پروفیل، پروفیل به میز کار، پروفیل به زمین و بسیاری از اتصالات ۹۰ درجه دیگر استفاده کرد. این قطعه به دلیل طراحی تقویتشده، نسبت به نبشی ساده مقاومت بیشتری داشته و برای ساخت دستگاههای CNC، پرینترهای سهبعدی و سایر سازههای آلومینیومی گزینهای بسیار مناسب است.

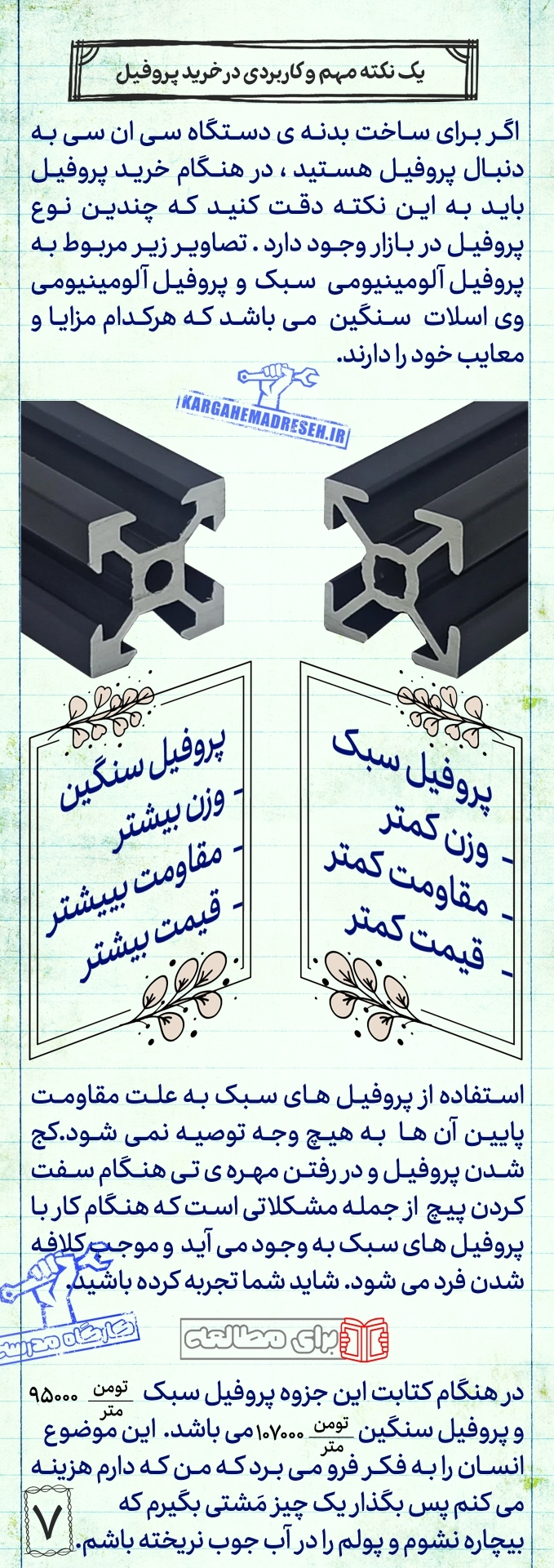

نکته مهم در خرید پروفیل آلومینیومی برای ساخت دستگاه CNC
اگر قصد ساخت بدنه یک دستگاه CNC را دارید، هنگام خرید پروفیل آلومینیومی باید به نوع پروفیل توجه ویژهای داشته باشید. پروفیلهای شیاردار موجود در بازار معمولاً در دو نوع سبک و سنگین تولید میشوند که هرکدام ویژگیها، مزایا و محدودیتهای خاص خود را دارند.
پروفیل سبک وزن و قیمت کمتری دارد، اما به دلیل ضخامت کمتر دیوارهها، استحکام آن نیز پایینتر است. در مقابل، پروفیل سنگین با وجود وزن و قیمت بیشتر، مقاومت بالاتری در برابر نیروهای مکانیکی، لرزش و تغییر شکل دارد و گزینه مناسبتری برای ساخت دستگاههای CNC محسوب میشود.
استفاده از پروفیلهای سبک برای ساخت دستگاه CNC معمولاً توصیه نمیشود. این پروفیلها در زمان سفت کردن پیچها ممکن است دچار تاببرداشتن یا تغییر شکل شوند و همچنین احتمال هرز شدن رزوه مهرههای T یا کاهش استحکام اتصال در آنها بیشتر است. علاوه بر این، لرزش بیشتر بدنه میتواند باعث کاهش دقت ماشینکاری و افت کیفیت قطعات تولیدی شود.
گرچه قیمت پروفیل سنگین نسبت به نوع سبک بیشتر است، اما این اختلاف هزینه در مقایسه با افزایش استحکام، دوام و دقت دستگاه کاملاً منطقی و مقرونبهصرفه خواهد بود. اگر هدف شما ساخت یک دستگاه CNC دقیق، کملرزش و قابل اعتماد است، پروفیل آلومینیومی سنگین انتخاب مناسبتری خواهد بود.

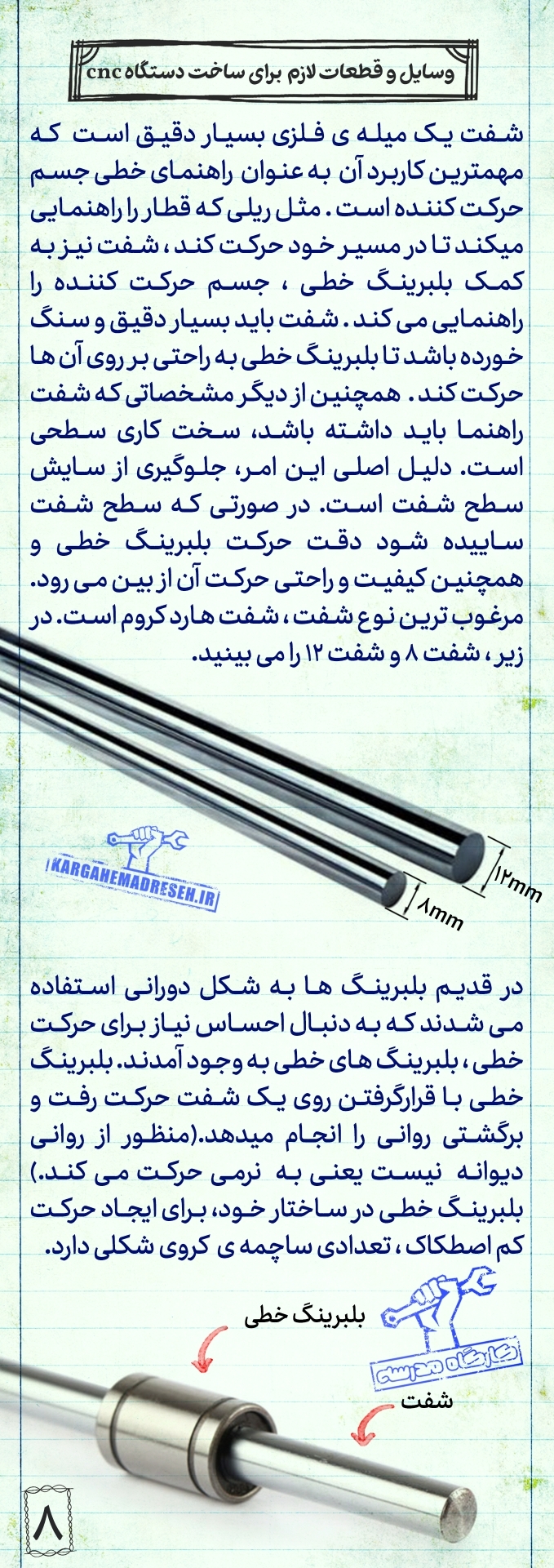

شفت
یک میلهی فلزی بسیار دقیق است که مهمترین کاربرد آن، به عنوان راهنمای خطی جسم حرکتکننده است. مثل ریلی که قطار را راهنمایی میکند تا در مسیر خود حرکت کند، شفت نیز به کمک بلبرینگ خطی، جسم حرکتکننده را راهنمایی میکند. شفت باید بسیار دقیق و سنگخورده باشد تا بلبرینگ خطی بهراحتی بر روی آن حرکت کند. همچنین یکی دیگر از مشخصاتی که شفت راهنما باید داشته باشد، سختکاری سطحی است. دلیل اصلی این امر، جلوگیری از سایش سطح شفت است. در صورتی که سطح شفت ساییده شود، دقت حرکت بلبرینگ خطی و همچنین کیفیت و راحتی حرکت آن از بین میرود. مرغوبترین نوع شفت، شفت هاردکروم است. در زیر، شفت ۸ و شفت ۱۲ را میبینید.
بلبرینگ
در قدیم، بلبرینگها به شکل دورانی استفاده میشدند که به دنبال احساس نیاز برای حرکت خطی، بلبرینگهای خطی به وجود آمدند. بلبرینگ خطی با قرار گرفتن روی یک شفت، حرکت رفت و برگشتی روانی را انجام میدهد. (منظور از روان، دیوانه نیست؛ یعنی به نرمی حرکت میکند.) بلبرینگ خطی در ساختار خود، برای ایجاد حرکت کماصطکاک، تعدادی ساچمهی کرویشکل دارد.شفت، ساپورت شفت و لید اسکرو در دستگاه CNC
برای ساخت یک دستگاه CNC دقیق و کملرزش، انتخاب قطعات مکانیکی مناسب اهمیت بسیار زیادی دارد. سه قطعهی مهم در سیستم حرکتی دستگاه، شفت (Shaft)، ساپورت شفت (End Shaft Support) و لید اسکرو (Lead Screw) هستند. هر یک از این قطعات وظیفهی مشخصی بر عهده دارند و کیفیت آنها مستقیماً بر دقت، سرعت و طول عمر دستگاه تأثیر میگذارد.
شفتهای مورد استفاده در دستگاههای CNC معمولاً دارای سطح سختکاری شده یا هاردکروم هستند. این ویژگی از سایش سطح شفت جلوگیری کرده و باعث حفظ دقت دستگاه در طول زمان میشود. شفتها در قطرهای مختلف مانند ۸، ۱۰، ۱۲ و ۱۶ میلیمتر تولید میشوند و بسته به ابعاد و وزن دستگاه انتخاب میشوند.

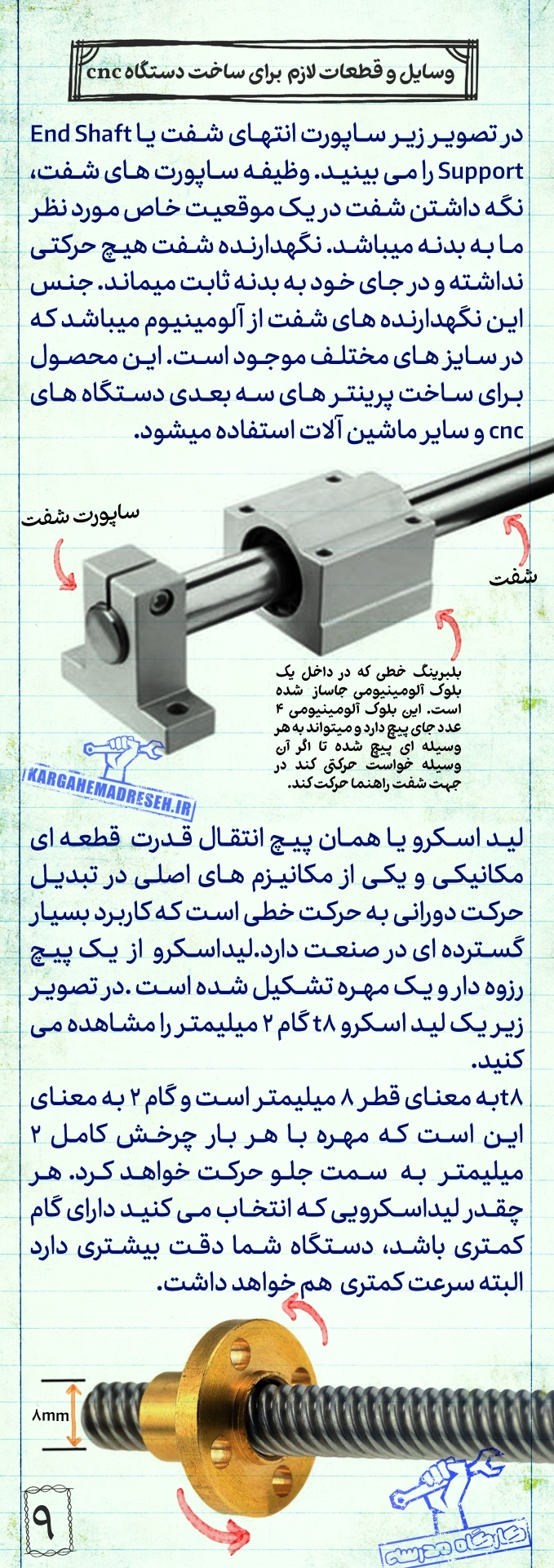

ساپورت شفت (End Shaft Support)
ساپورت شفت قطعهای آلومینیومی است که دو سر شفت را به بدنهی دستگاه متصل و ثابت نگه میدارد. این قطعه مانع جابهجایی شفت شده و استحکام سازه را افزایش میدهد. استفاده از ساپورت مناسب باعث کاهش لرزش، افزایش دقت حرکتی و بهبود عملکرد کلی دستگاه CNC میشود.
در پروژههای مختلف از جمله ساخت دستگاه CNC، پرینتر سهبعدی، دستگاه لیزر و سایر ماشینآلات صنعتی، ساپورت شفت یکی از قطعات ضروری محسوب میشود.
لید اسکرو (Lead Screw)
لید اسکرو یا پیچ انتقال قدرت، مکانیزمی است که حرکت دورانی موتور را به حرکت خطی تبدیل میکند. این مجموعه از یک پیچ رزوهدار و یک مهره تشکیل شده است و نقش مهمی در جابهجایی محورهای دستگاه CNC دارد.
یکی از پرکاربردترین مدلها، لید اسکرو T8 است. در این نامگذاری، عدد ۸ نشاندهندهی قطر پیچ (۸ میلیمتر) است. گام لید اسکرو نیز میزان جابهجایی مهره در هر دور کامل چرخش پیچ را مشخص میکند. به عنوان مثال، در لید اسکرو T8 با گام ۲ میلیمتر، مهره با هر دور کامل پیچ، ۲ میلیمتر حرکت میکند.
به طور کلی، هرچه گام لید اسکرو کمتر باشد، دقت حرکت دستگاه افزایش مییابد؛ اما در مقابل، سرعت حرکت کاهش پیدا میکند. به همین دلیل انتخاب گام مناسب باید با توجه به نوع کاربرد دستگاه CNC انجام شود.
استپر موتور (Stepper Motor) چیست؟
یکی از مهمترین قطعات مورد استفاده در ساخت دستگاه CNC، استپر موتور (Stepper Motor) یا موتور پلهای است. این موتور وظیفه دارد دستورات دریافتی از کنترلر را با دقت بسیار بالا به حرکت مکانیکی تبدیل کند. به همین دلیل، استپر موتور یکی از اصلیترین اجزای سیستم حرکتی دستگاههای CNC، پرینترهای سهبعدی و بسیاری از ماشینآلات اتوماسیون صنعتی محسوب میشود.
تفاوت استپر موتور با موتور DC
موتورهای DC معمولی با اعمال ولتاژ شروع به چرخش میکنند و برای تغییر جهت حرکت تنها کافی است قطبهای تغذیه آنها جابهجا شود. اما این موتورها کنترل دقیقی بر میزان چرخش یا موقعیت شفت ندارند و بیشتر برای کاربردهایی مناسب هستند که تنها به چرخش مداوم نیاز است.
در مقابل، استپر موتور قادر است حرکت خود را به تعداد مشخصی از پلهها یا استپها تقسیم کند. این ویژگی باعث میشود بتوان زاویه چرخش موتور را با دقت بسیار بالایی کنترل کرد؛ قابلیتی که در دستگاههای CNC اهمیت فراوانی دارد.
نحوه عملکرد استپر موتور
استپر موتور با دریافت پالسهای الکتریکی از درایور، به صورت مرحلهای حرکت میکند. هر پالس باعث چرخش موتور به اندازه یک زاویه مشخص میشود که به آن زاویه گام (Step Angle) گفته میشود. هرچه زاویه گام کوچکتر باشد، دقت حرکت موتور بیشتر خواهد بود. به همین دلیل، هنگام انتخاب استپر موتور باید به زاویه گام، گشتاور و توان موتور توجه ویژهای داشت.
کاربرد استپر موتور
به دلیل دقت بالا و قابلیت کنترل موقعیت، استپر موتور در صنایع مختلف کاربرد گستردهای دارد. مهمترین کاربردهای آن عبارتاند از:
دستگاههای CNC
پرینترهای سهبعدی
دستگاههای حکاکی و لیزر
پلاترهای برش
اسکنرهای صنعتی
بازوهای رباتیک
دوربینهای مداربسته گردان (PTZ)
تجهیزات اتوماسیون صنعتی
چرا در دستگاه CNC از استپر موتور استفاده میشود؟
در دستگاه CNC، هر محور باید با دقت بسیار بالا و مطابق دستورات نرمافزار حرکت کند. استپر موتور این امکان را فراهم میکند که هر محور دقیقاً به اندازه مورد نیاز جابهجا شود و عملیات برش، حکاکی یا فرزکاری با دقت بالا انجام گیرد. به همین دلیل، استپر موتور یکی از بهترین گزینهها برای ساخت دستگاههای CNC رومیزی و صنعتی به شمار میرود.

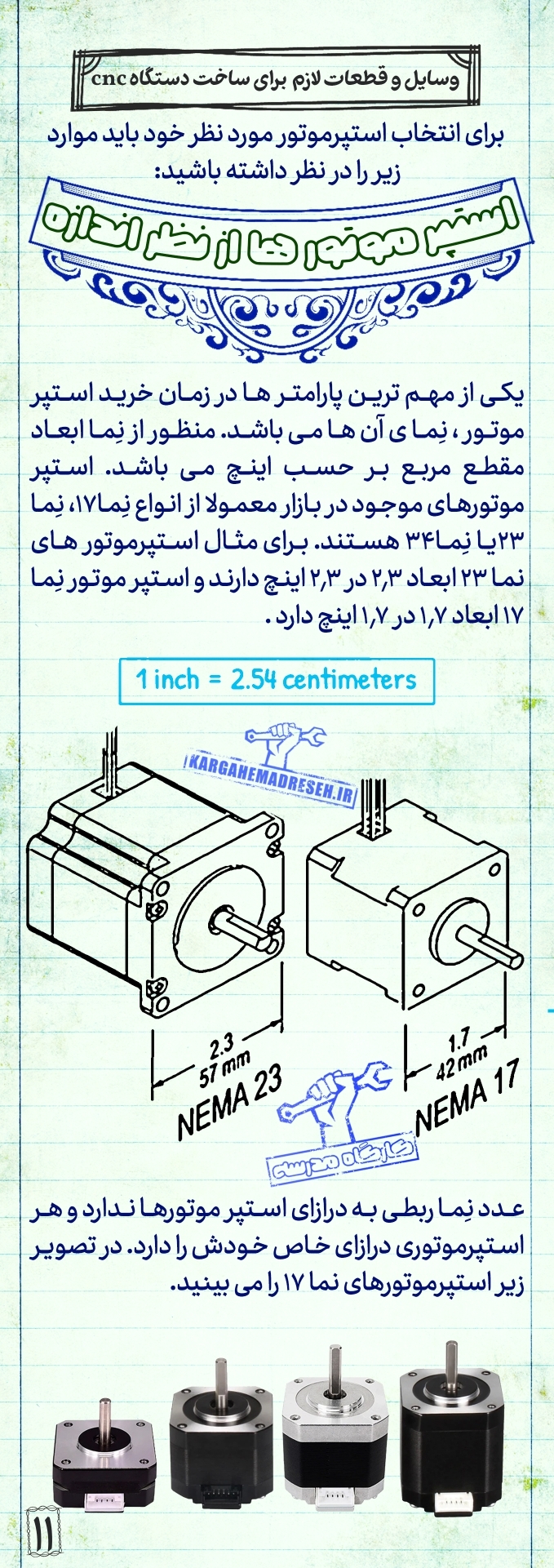

NEMAچیست؟
هنگام انتخاب استپر موتور برای دستگاه CNC یکی از مهمترین مشخصاتی که باید به آن توجه کرد، سایز یا NEMA استپر موتور است. عدد NEMA نشاندهنده ابعاد مقطع مربعی جلوی موتور بوده و بر اساس اینچ بیان میشود.
به عنوان مثال:
NEMA 17 دارای ابعاد تقریبی ۴۲×۴۲ میلیمتر (۱٫۷×۱٫۷ اینچ) است.
NEMA 23 دارای ابعاد تقریبی ۵۷×۵۷ میلیمتر (۲٫۳×۲٫۳ اینچ) است.
تبدیل اینچ به سانتیمتر
۱ اینچ = ۲٫۵۴ سانتیمتر
عدد NEMA چه چیزی را مشخص میکند؟
یک اشتباه رایج این است که تصور شود عدد NEMA نشاندهنده طول موتور است. در واقع عدد NEMA فقط اندازه قاب جلویی موتور را مشخص میکند و ربط مستقیمی به طول بدنه ندارد. به همین دلیل ممکن است دو موتور NEMA 17 طولهای متفاوتی داشته باشند اما هر دو در یک قاب استاندارد ساخته شده باشند.
برای ساخت دستگاه CNC کدام بهتر است؟
اگر قصد ساخت یک CNC رومیزی سبک برای حکاکی چوب، لیزر یا پرینت سهبعدی دارید، معمولاً NEMA 17 کافی است. اما برای دستگاههایی که نیاز به قدرت و گشتاور بیشتر دارند، مانند فرز CNC با ابعاد بزرگتر، NEMA 23 انتخاب مناسبتری خواهد بود.
نکته:
بزرگتر بودن NEMA همیشه به معنی بهتر بودن نیست. موتور بزرگتر وزن بیشتری دارد، جریان بیشتری مصرف میکند و به درایور قویتری نیاز دارد. اگر دستگاه سبک باشد، استفاده از NEMA 23 میتواند فقط هزینه و مصرف برق را بالا ببرد.
جمعبندی
در انتخاب استپر موتور برای دستگاه CNC باید به ابعاد دستگاه، وزن محورهای متحرک، گشتاور موردنیاز و نوع کاربری توجه کرد. NEMA 17 برای پروژههای سبک و آموزشی گزینهای اقتصادی و مناسب است، در حالی که NEMA 23 برای دستگاههای قویتر و حرفهای عملکرد بهتری ارائه میدهد.

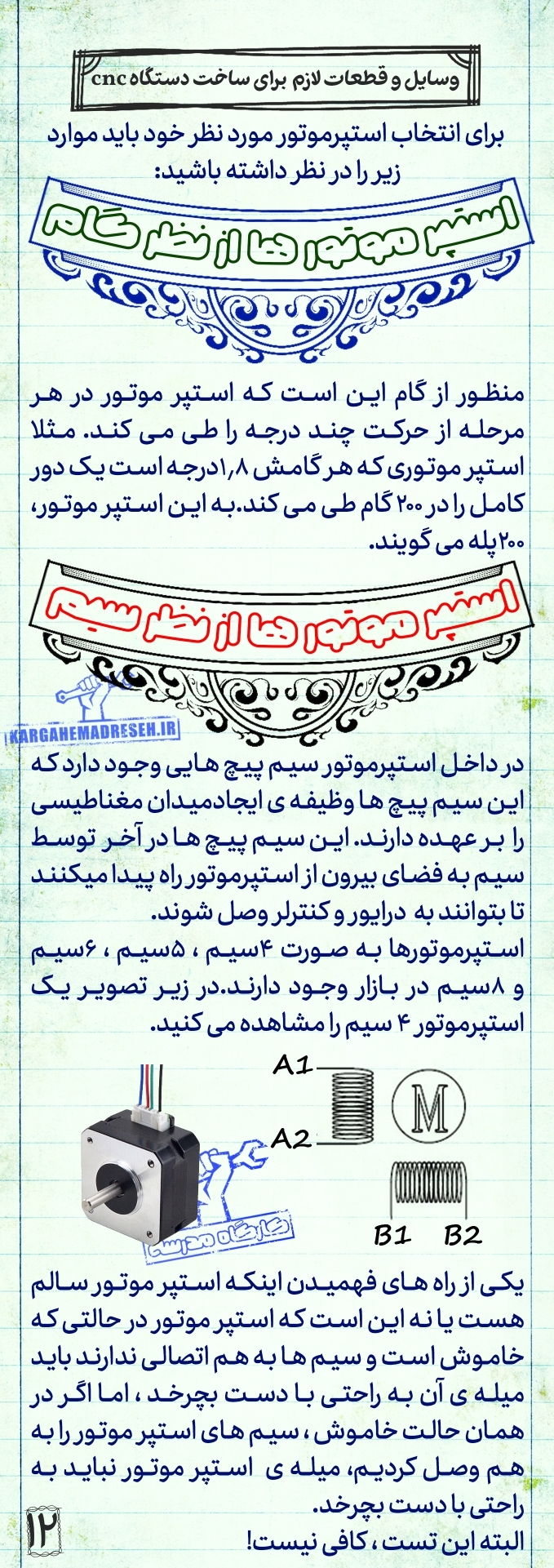

زاویه گام (Step Angle)
یکی دیگر از مشخصات مهم استپر موتور، زاویه گام یا Step Angle است. این مقدار نشان میدهد که موتور با دریافت هر پالس الکتریکی، چند درجه میچرخد.
برای نمونه، اگر زاویه گام موتور ۱٫۸ درجه باشد، برای انجام یک دور کامل به ۲۰۰ پالس نیاز خواهد داشت؛ به همین دلیل به این نوع موتورها، استپر موتور ۲۰۰ پله نیز گفته میشود.
هرچه زاویه گام کوچکتر باشد، حرکت موتور نرمتر و دقت موقعیتیابی بیشتر خواهد بود. به همین دلیل در دستگاههای CNC، چاپگرهای سهبعدی و سایر تجهیزات دقیق، معمولاً از موتورهایی با زاویه گام ۱٫۸ درجه یا کمتر استفاده میشود.
تعداد سیمهای استپر موتور
در داخل استپر موتور، چندین سیمپیچ قرار دارد که با ایجاد میدان مغناطیسی، باعث حرکت مرحلهای موتور میشوند. انتهای این سیمپیچها به بیرون موتور منتقل شده تا به درایور استپر موتور متصل شوند.
استپر موتورها معمولاً در مدلهای زیر تولید میشوند:
۴ سیمه
۵ سیمه
۶ سیمه
۸ سیمه
در پروژههای CNC، استپر موتور چهار سیمه رایجترین گزینه است؛ زیرا بهسادگی با اکثر درایورهای موجود در بازار سازگار است.
چگونه سلامت استپر موتور را بررسی کنیم؟
یکی از روشهای ساده برای بررسی اولیه سلامت استپر موتور این است که ابتدا موتور را از هرگونه درایور یا مدار کنترل جدا کنید. در این حالت، محور موتور باید نسبتاً آزادانه بچرخد.
سپس اگر دو سیم مربوط به یک سیمپیچ را به یکدیگر اتصال کوتاه کنید، هنگام چرخاندن محور، مقاومت محسوسی احساس خواهید کرد و چرخش موتور سختتر میشود. این اتفاق به دلیل ایجاد جریان القایی در سیمپیچ است و میتواند نشانه سالم بودن آن سیمپیچ باشد.
البته این آزمایش تنها یک بررسی اولیه است و برای اطمینان کامل از سلامت استپر موتور، بهتر است مقاومت سیمپیچها با مولتیمتر اندازهگیری شده و عملکرد موتور نیز با یک درایور مناسب آزمایش شود.

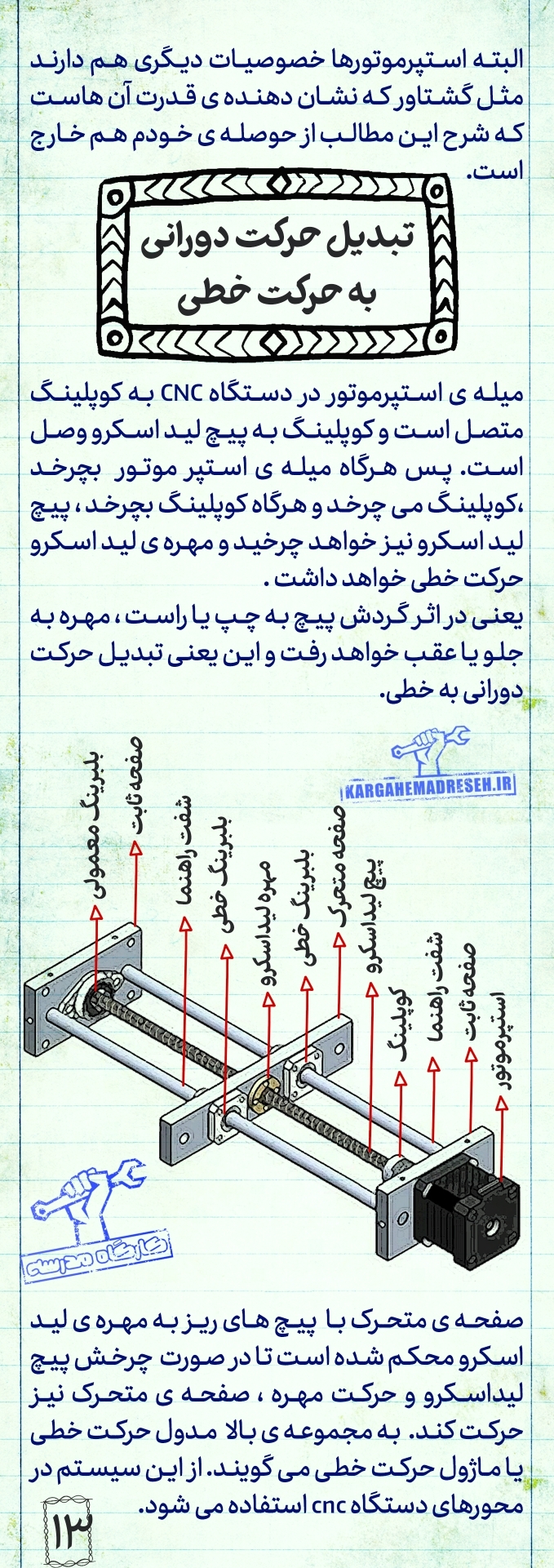

تبدیل حرکت دورانی به حرکت خطی در دستگاه CNC
یکی از مهمترین وظایف سیستم حرکتی دستگاه CNC، تبدیل حرکت چرخشی موتور به حرکت خطی است. این کار توسط مجموعهای از قطعات مکانیکی شامل استپر موتور، کوپلینگ، لید اسکرو، مهره لید اسکرو، شفتهای راهنما و بلبرینگهای خطی انجام میشود.
در این مجموعه، شفت خروجی استپر موتور به وسیله یک کوپلینگ به لید اسکرو متصل میشود. با چرخش استپر موتور، کوپلینگ نیز دوران میکند و این حرکت را به پیچ انتقال میدهد. از آنجایی که مهره روی لید اسکرو قابلیت دوران ندارد، در اثر چرخش پیچ به صورت خطی در امتداد محور حرکت میکند.
به بیان ساده، چرخش موتور به کمک لید اسکرو به حرکت مستقیم تبدیل میشود؛ اصلی که در تمام محورهای دستگاه CNC مورد استفاده قرار میگیرد.

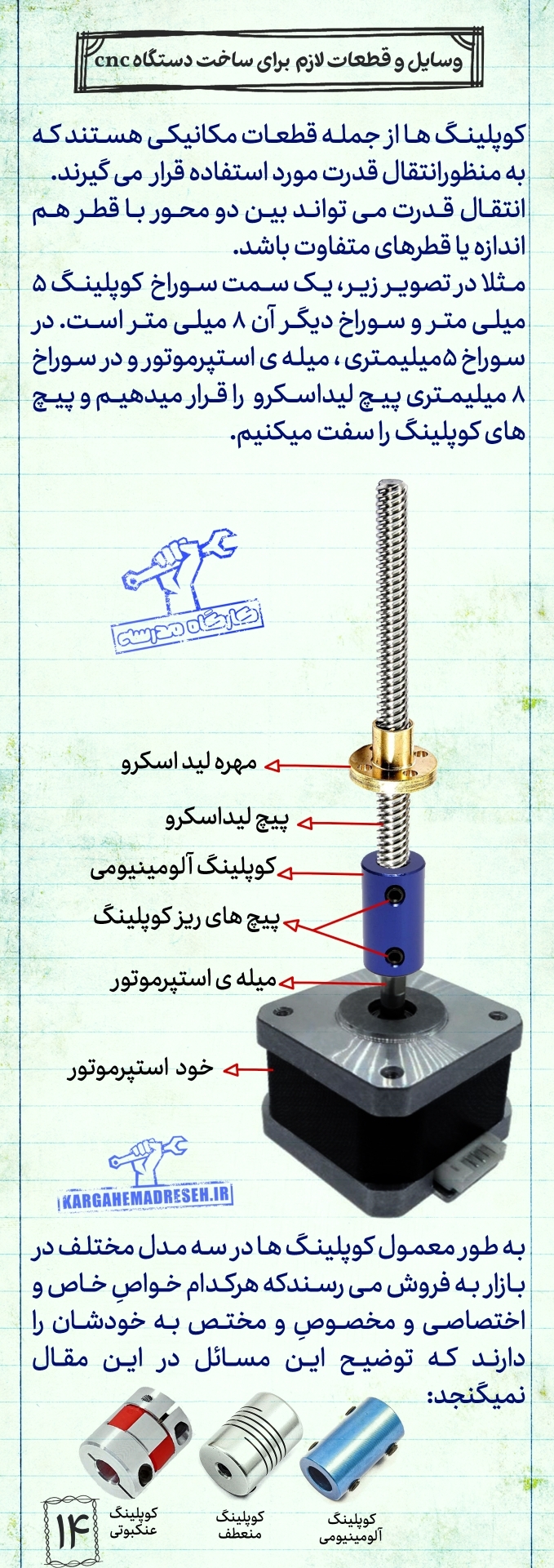

کوپلینگ چیست و چه کاربردی در دستگاه CNC دارد؟
کوپلینگ (Coupling) یکی از قطعات مکانیکی مهم برای انتقال گشتاور و توان بین دو محور است. وظیفه اصلی این قطعه، اتصال شفت استپر موتور به لید اسکرو و انتقال دقیق حرکت بدون لغزش است.
کوپلینگها میتوانند دو محور با قطرهای یکسان یا متفاوت را به یکدیگر متصل کنند. به عنوان مثال، اگر قطر شفت استپر موتور ۵ میلیمتر و قطر لید اسکرو ۸ میلیمتر باشد، میتوان از یک کوپلینگ ۵×۸ میلیمتری استفاده کرد.
در بازار انواع مختلفی از کوپلینگها وجود دارد که هرکدام ویژگیهای مخصوص به خود را دارند، از جمله:
کوپلینگ آلومینیومی
کوپلینگ منعطف (Flexible Coupling)
کوپلینگ عنکبوتی (Jaw Coupling)
انتخاب نوع مناسب کوپلینگ به میزان دقت، سرعت، گشتاور و نوع کاربرد دستگاه CNC بستگی دارد.

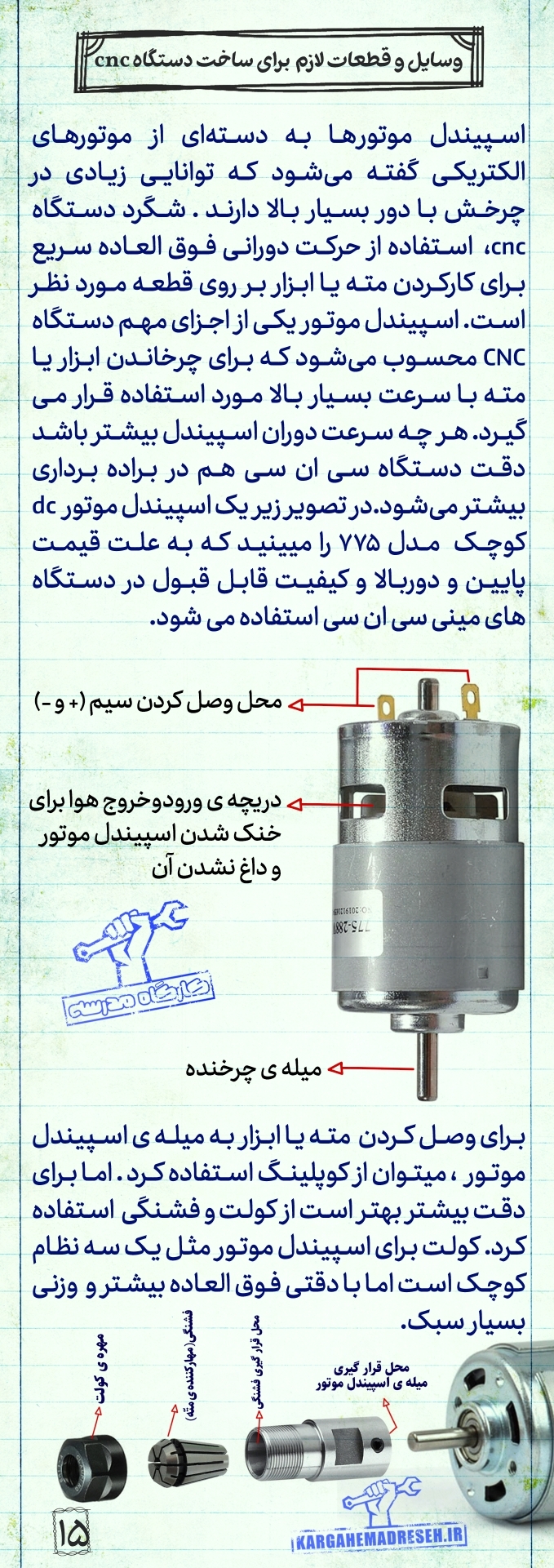

اسپیندل موتور چیست؟
اسپیندل موتور (Spindle Motor) موتوری است که وظیفه چرخاندن ابزار برش را بر عهده دارد. برخلاف استپر موتور که برای جابهجایی محورها استفاده میشود، اسپیندل موتور با سرعت بسیار بالا میچرخد تا عملیات برش، سوراخکاری، حکاکی یا فرزکاری را انجام دهد.
هرچه سرعت دوران اسپیندل بیشتر باشد، کیفیت ماشینکاری در بسیاری از کاربردها نیز افزایش پیدا میکند.
یکی از مدلهای پرکاربرد در دستگاههای CNC رومیزی، موتور 775 DC است که به دلیل قیمت مناسب، وزن کم و توان قابل قبول، محبوبیت زیادی دارد.
برای نصب ابزار روی اسپیندل معمولاً از کلت (Collet) استفاده میشود. کلت باعث میشود ابزار کاملاً هممرکز و بدون لقی روی محور موتور قرار بگیرد و دقت ماشینکاری افزایش یابد.

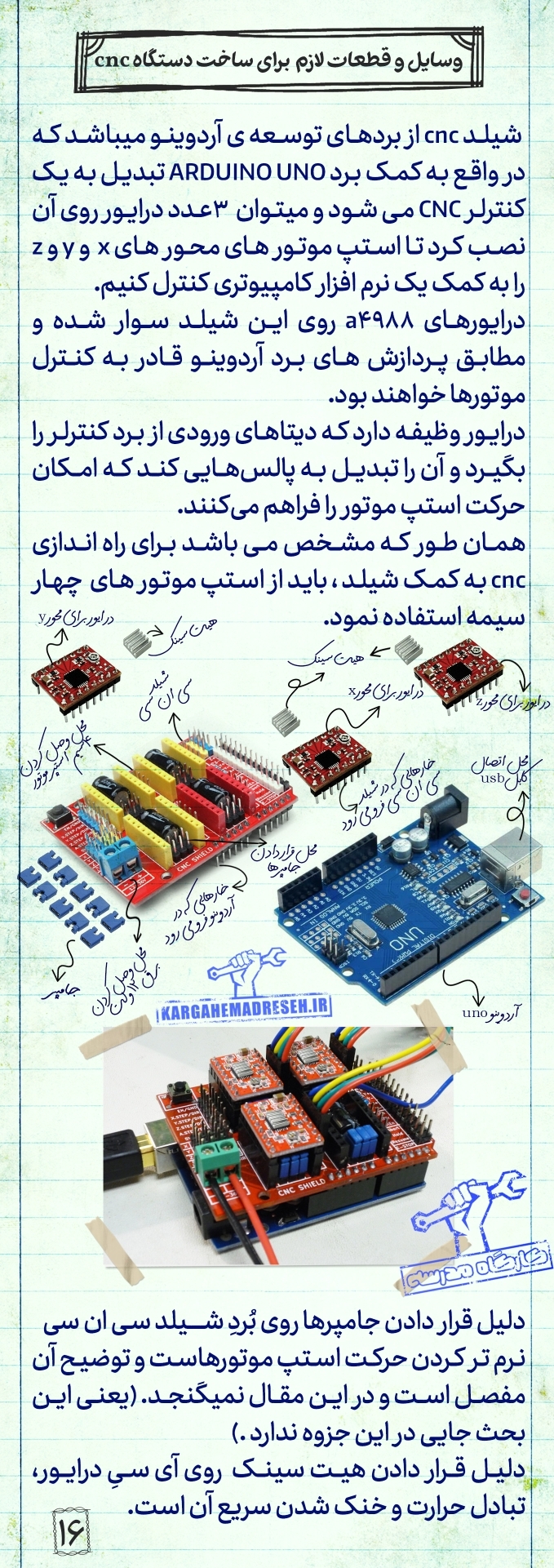

CNC Shield چیست و چه وظیفهای دارد؟
CNC Shield یکی از پرکاربردترین بردهای توسعه برای آردوینو UNO است که فرآیند ساخت دستگاه CNC را بسیار سادهتر میکند.
این برد روی آردوینو نصب شده و امکان استفاده از چندین درایور استپر موتور را فراهم میکند. هر درایور وظیفه دریافت فرمانهای کنترلی و تبدیل آنها به پالسهای مناسب برای حرکت استپر موتور را بر عهده دارد.
در یک دستگاه CNC سهمحوره معمولاً سه استپر موتور برای محورهای X ،Y و Z مورد استفاده قرار میگیرند و در بسیاری از پروژهها امکان افزودن محور چهارم نیز وجود دارد.
از مزایای CNC Shield میتوان به موارد زیر اشاره کرد:
نصب آسان روی Arduino UNO
پشتیبانی از درایورهای A4988 و DRV8825
سیمکشی ساده
مناسب برای دستگاههای CNC، لیزر و پرینتر سهبعدی
قابلیت تنظیم میکرو استپ توسط جامپرها
برای افزایش طول عمر درایورها، معمولاً روی آنها هیتسینک آلومینیومی نصب میشود تا گرمای تولیدشده سریعتر دفع گردد.

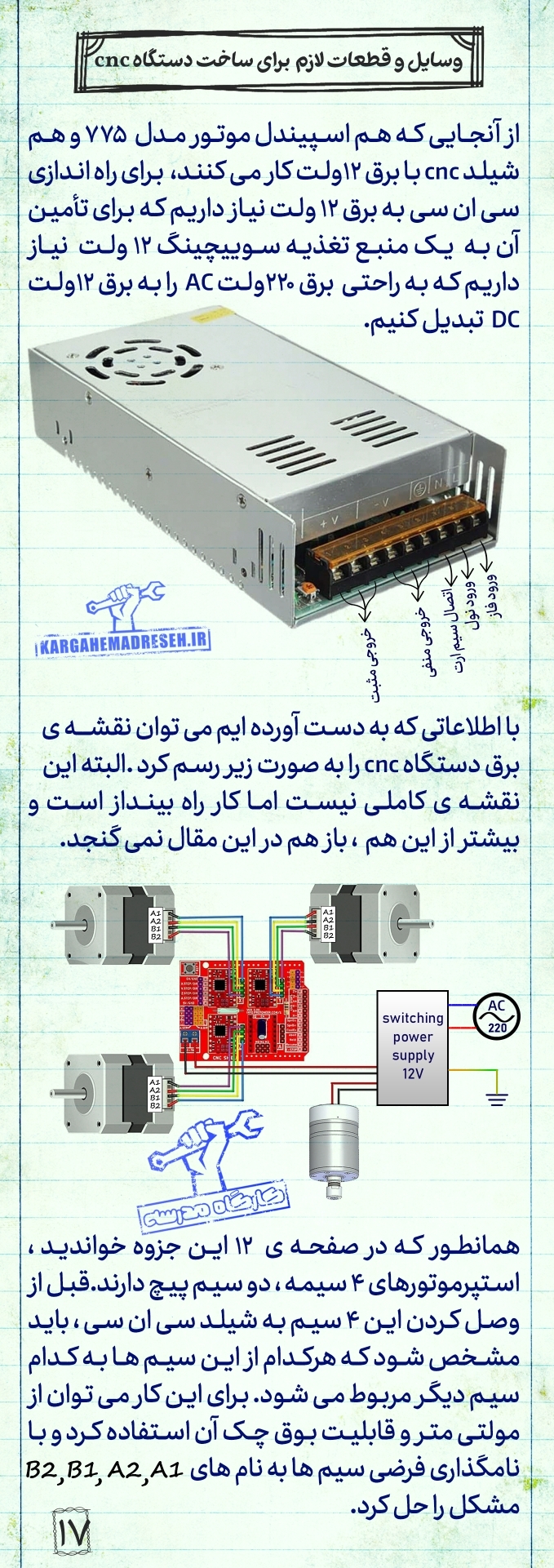

منبع تغذیه مناسب دستگاه CNC
تمام قطعات الکترونیکی دستگاه CNC به ولتاژ مناسب نیاز دارند. در بسیاری از پروژههای آموزشی و نیمهحرفهای، از یک منبع تغذیه سوئیچینگ ۱۲ ولت DC استفاده میشود.
این منبع تغذیه، برق ۲۲۰ ولت متناوب شهری (AC) را به برق ۱۲ ولت مستقیم (DC) تبدیل میکند تا بتوان استپر موتور، اسپیندل موتور و سایر تجهیزات را راهاندازی کرد.
سیم کشی
پس از انتخاب منبع تغذیه مناسب، باید سیمهای استپر موتور به ترتیب صحیح به درایور متصل شوند. برای تشخیص زوج سیمهای هر سیمپیچ میتوان از مولتیمتر استفاده کرد و سپس آنها را با نامهایی مانند A1، A2، B1 و B2 به درایور متصل نمود.
اتصال صحیح سیمها نقش مهمی در عملکرد بدون لرزش و دقیق استپر موتور دارد.

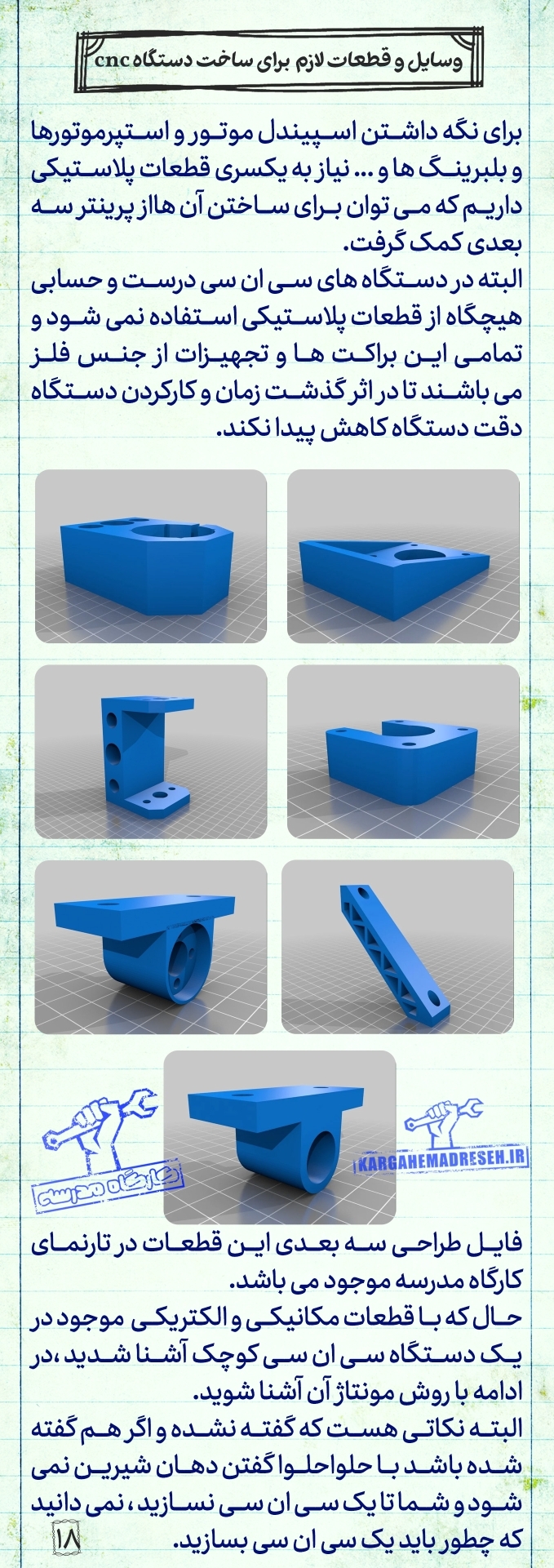

قطعات پرینت سهبعدی مورد استفاده در ساخت دستگاه CNC
در بسیاری از پروژههای آموزشی و نمونههای اولیه، برای نگهداری استپر موتور، بلبرینگهای خطی و سایر قطعات از براکتهای چاپ سهبعدی استفاده میشود.
این قطعات با استفاده از پرینتر سهبعدی ساخته میشوند و هزینه ساخت دستگاه را کاهش میدهند. البته در دستگاههای صنعتی و حرفهای معمولاً این قطعات از آلومینیوم یا فولاد ساخته میشوند تا استحکام و دقت دستگاه در طول زمان حفظ شود.
استفاده از قطعات پرینت سهبعدی مزایای متعددی دارد:
کاهش هزینه ساخت
امکان طراحی اختصاصی
تولید سریع قطعات
تعویض آسان در صورت نیاز
مناسب برای نمونهسازی و پروژههای آموزشی

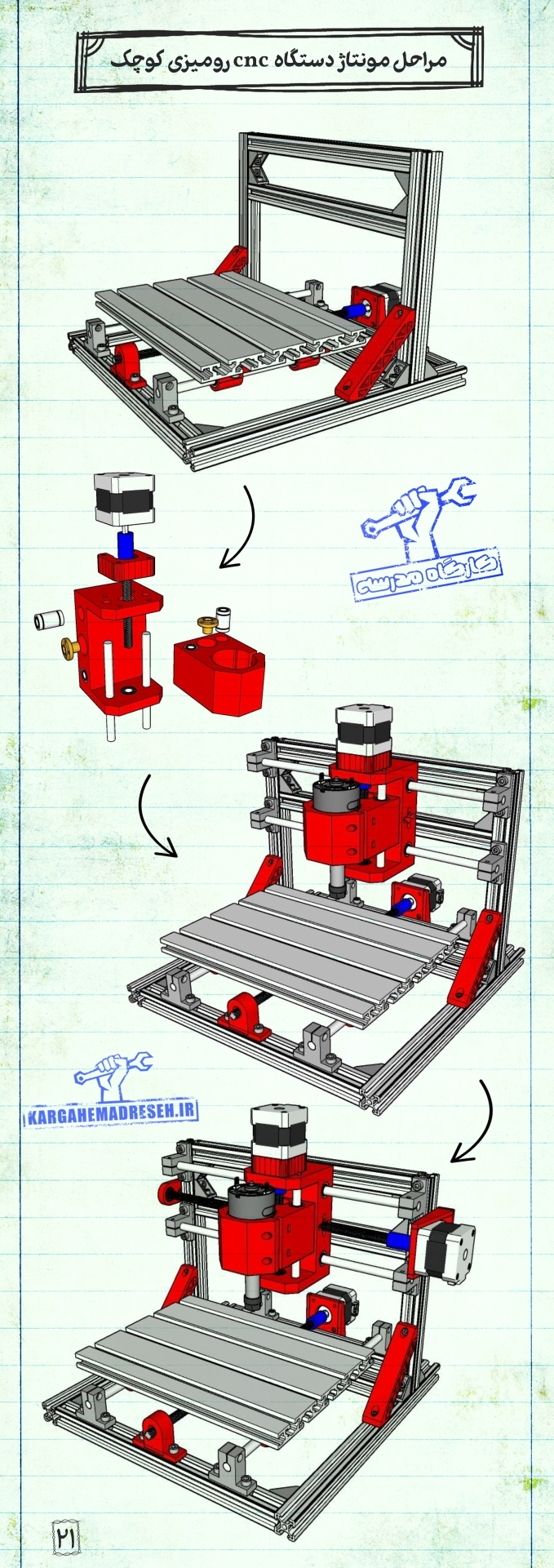

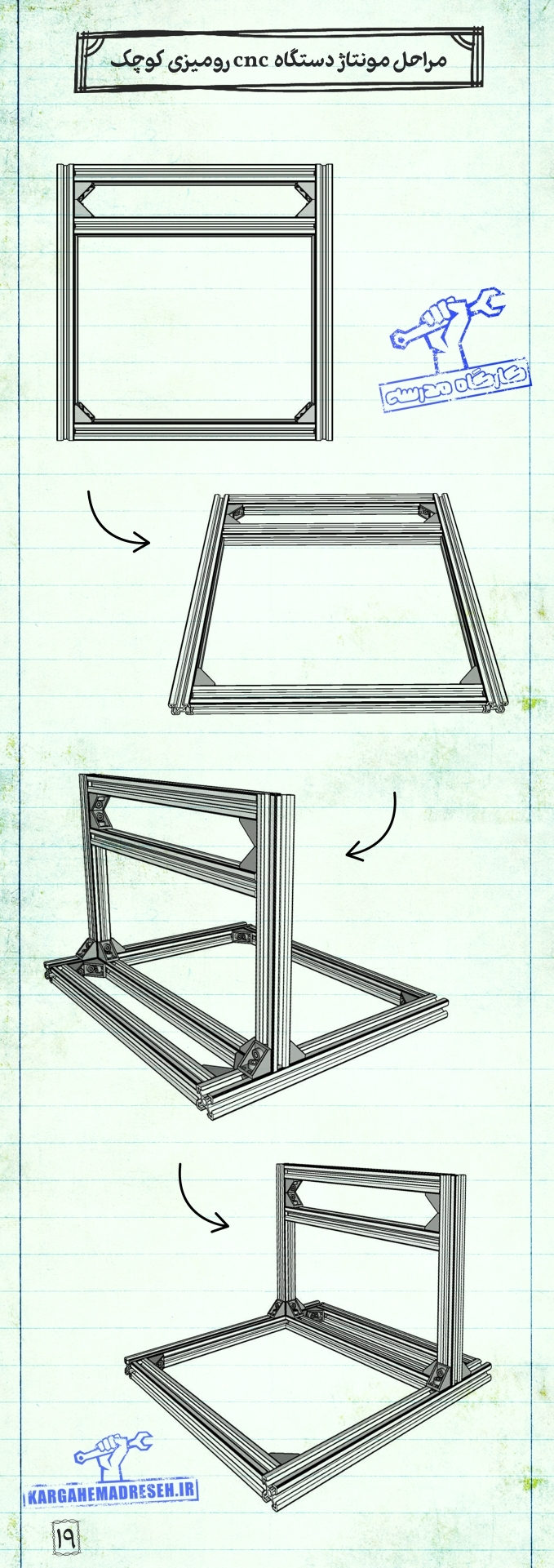

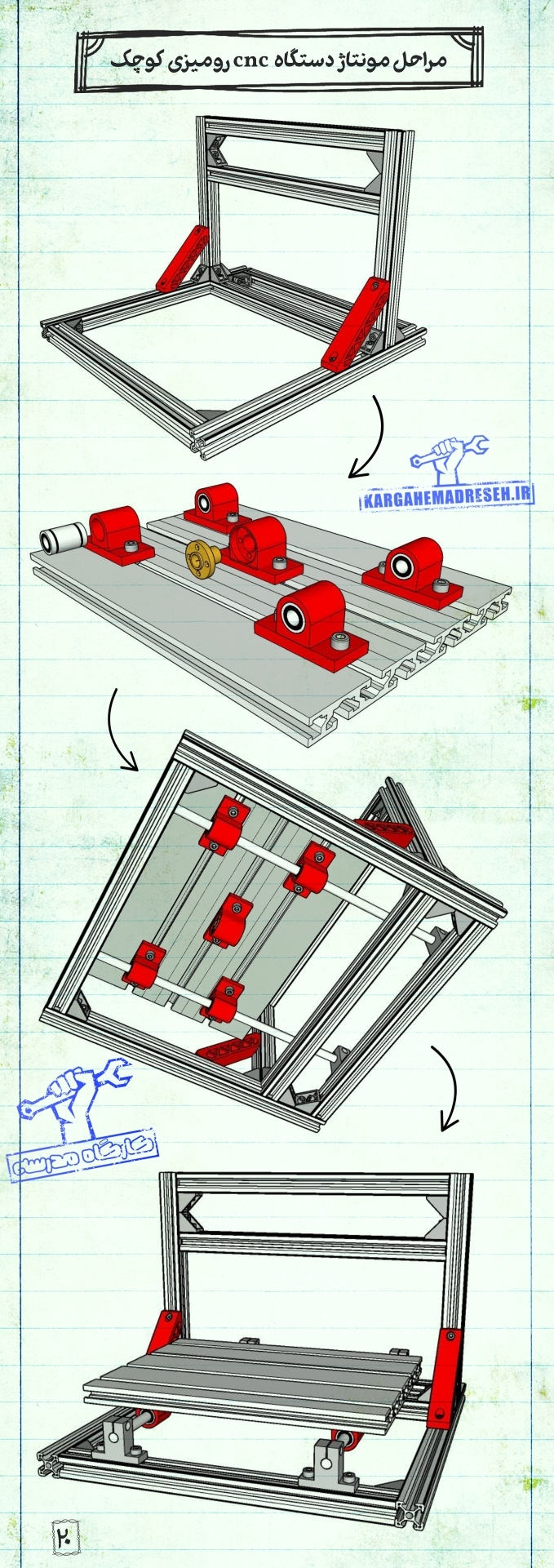

پس از آشنایی با قطعات مکانیکی و الکترونیکی، نوبت به مونتاژ دستگاه و راهاندازی نرمافزاری آن میرسد؛ مرحلهای که تمامی این قطعات در کنار یکدیگر قرار گرفته و یک دستگاه CNC کامل را تشکیل میدهند.
